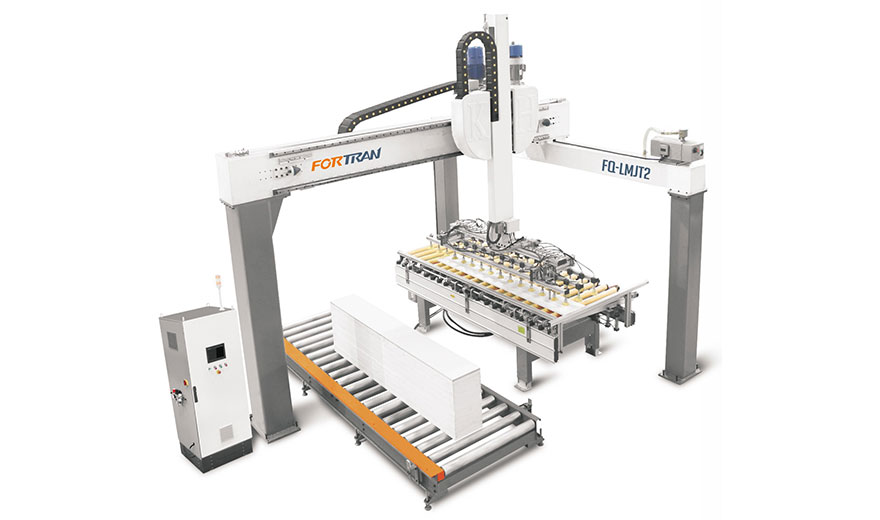

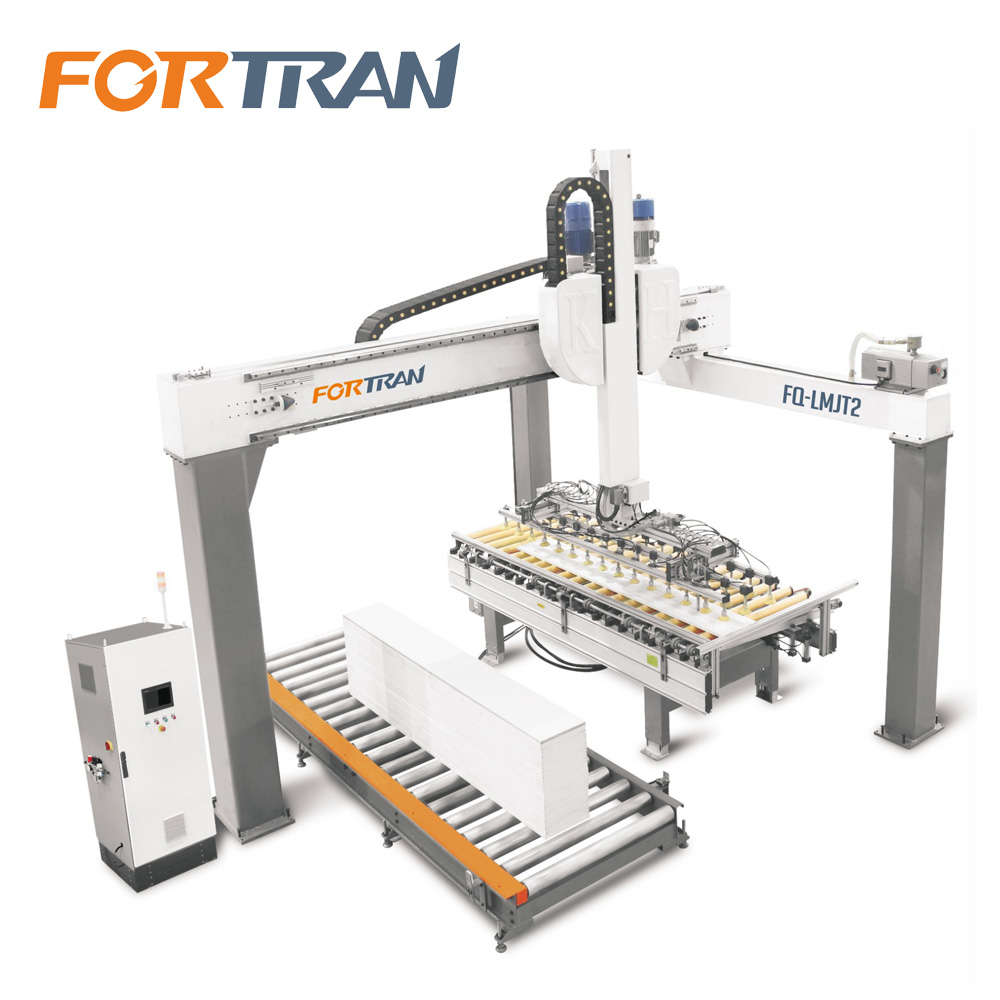

La macchina di carico e scarico pannelli a portale a T con due stazioni è un'attrezzatura intelligente progettata specificamente per operazioni di carico e scarico pannelli efficienti e precise. Combinando l'elevata stabilità della struttura a portale a T con la capacità di funzionamento collaborativo a due stazioni, è particolarmente adatta per settori come l'elettronica, l'automotive e le nuove energie, che richiedono elevata precisione, efficienza e flessibilità. Di seguito una spiegazione da due punti di vista: caratteristiche tecniche e vantaggi principali:
1、 Caratteristiche tecniche del prodotto
(1) Progettazione strutturale: architettura a portale a T e collaborazione tra due postazioni di lavoro
Corpo principale del portale a forma di T
Il telaio a T del portale è saldato con tubi rettangolari in acciaio ad alta resistenza, mentre la trave principale e le gambe di supporto sono ottimizzate tramite analisi agli elementi finiti per garantire rigidità (deflessione verticale ≤ campata/1000) e prestazioni torsionali sotto carichi pesanti. Il design della struttura a doppia trave migliora la rigidità flessionale e può adattarsi a un carico massimo per pannello di 5 tonnellate.
Layout dinamico a doppia stazione
Banco di lavoro doppio parallelo: due banchi di lavoro indipendenti sono disposti in parallelo lungo la direzione dell'asse Y, in grado di gestire simultaneamente pannelli di dimensioni diverse (ad esempio 600 mm × 800 mm e 1200 mm × 1800 mm), ottenendo una connessione senza interruzioni di carico e scarico in una postazione di lavoro e di elaborazione nell'altra postazione di lavoro.
Tavolo di spostamento servoazionato: il tavolo di lavoro è azionato da viti a sfere ad alta precisione e servomotori, con una precisione di posizionamento di ± 0,05 mm. Supporta la commutazione automatica delle postazioni di lavoro o l'espansione in modalità di collegamento multi-postazione.
(2) Sistema di azionamento ed esecuzione: azionamento ibrido e controllo di precisione
Azionamento ibrido servoidraulico
Servoazionamento asse X/Y: utilizza servomotori e riduttori epicicloidali della serie Delta ASDA-A3, combinati con cremagliera e guide di rettifica, per ottenere una precisione di posizionamento ripetuto di ± 0,02 mm, con una velocità fino a 1,5 m/s.
Sollevamento idraulico sull'asse Z: dotato di una stazione idraulica tedesca Rexroth, fornisce una forza di sollevamento massima di 20 tonnellate tramite un design del cilindro master-slave, con un intervallo di corsa di 0-500 mm e una fluttuazione della pressione di ≤± 1%.
Gestione intelligente dell'energia: il servomotore fornisce potenza durante i movimenti rapidi, mentre il sistema idraulico si avvia solo durante il sollevamento, con una conseguente riduzione del 30% del consumo energetico complessivo rispetto ai modelli idraulici tradizionali.
| Lunghezza del pezzo in lavorazione | 300-2750 mm |
| Larghezza del pezzo in lavorazione | 300-1220 mm |
| Spessore del pezzo in lavorazione | 18-80 mm |
In qualità di azienda tecnologica che bilancia la progettazione di strutture meccaniche e lo sviluppo di software,FORTRANsi distingue nel campo dell'automazione domestica. Vanta un'eccezionale solidità tecnica e un'ampia scala produttiva. Ci concentriamo sulla ricerca, sviluppo e produzione di apparecchiature di automazione come apparecchiature di carico e scarico automatico, linee di trasporto automatiche, elevatori, taglierine, sigillatrici e piegatrici per scatole. Queste apparecchiature svolgono un ruolo fondamentale nella produzione industriale e possono migliorare efficacemente l'efficienza produttiva e ridurre i costi di manodopera. Oltre a fornire prodotti di alta qualità, teniamo conto anche delle reali esigenze del cliente per fornire una soluzione di automazione completa e personalizzata. In base alle esigenze specifiche dei clienti, personalizziamo le apparecchiature di automazione più adatte per garantire che ottengano i massimi vantaggi nel processo produttivo.
Siamo ben consapevoli dei requisiti specifici dell'industria dei pannelli in termini di elevata pulizia, elevata protezione ed elevata efficienza nel processo di confezionamento. Il nostro team di professionisti si occuperà di approfondire la conoscenza del sito produttivo del cliente e di personalizzare le soluzioni di automazione più adatte in base alle diverse dimensioni, materiali e capacità produttiva dei pannelli. Dalla comunicazione tecnica nella fase iniziale all'installazione e al debugging nella fase successiva, fino al supporto continuo per il funzionamento e la manutenzione, siamo sempre al fianco dei nostri clienti, offrendo un supporto professionale ed entusiasta per la produzione intelligente delle aziende produttrici di pannelli.
Perseguiamo con la massima attenzione la qualità delle nostre attrezzature, controllandone ogni aspetto fin dalla fonte. I componenti principali sono selezionati tra marchi di fama internazionale e sottoposti a rigorose certificazioni di qualità per garantirne prestazioni stabili e affidabili. Nel processo di produzione, seguiamo standard di produzione superiori a quelli del settore e ogni processo è rigorosamente ispezionato da ispettori di qualità professionisti. Dalla precisione di lavorazione dei componenti alla qualità dell'assemblaggio dell'intera macchina, puntiamo all'eccellenza. Prima di lasciare la fabbrica, le attrezzature vengono sottoposte a un test di funzionamento continuo a pieno carico per oltre 1000 ore, simulando diverse e complesse condizioni di produzione per garantire che possano essere utilizzate in modo stabile ed efficiente presso la sede del cliente. Grazie all'eccellente qualità, le nostre attrezzature possono adattarsi al difficile ambiente delle officine di produzione di pannelli, riducendo efficacemente i tempi di fermo e i costi di manutenzione e offrendo ai clienti vantaggi stabili a lungo termine.
AttraversomostraNon solo abbiamo dimostrato la forza dei nostri prodotti, ma abbiamo anche instaurato stretti rapporti con clienti da tutto il mondo. Questo non è solo un riconoscimento dei nostri prodotti, ma anche una forza trainante per migliorare costantemente la qualità e ottimizzare i servizi in futuro. Non vediamo l'ora di collaborare con questi nuovi clienti e diamo il benvenuto a nuovi partner che desiderino contattarci per creare un futuro migliore di collaborazione.
