Soluzione per la linea di produzione di imballaggi sigillanti
Panoramica delle attrezzature

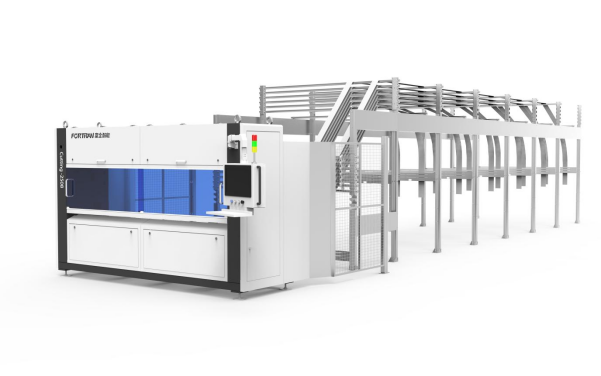

La taglierina automatica per cartoni Cutting-2518 Pro-3\6 è progettata per la produzione rapida di scatole in cartone ondulato e materiali correlati. Con questa attrezzatura, è possibile scegliere tra modelli esistenti o creare il proprio tipo di imballaggio per produrre i materiali di imballaggio richiesti. La macchina è progettata per automatizzare il processo di produzione degli imballaggi, rendendolo il più semplice e pratico possibile. La Cutting-2518 Pro-3\6 può essere integrata perfettamente nei sistemi di gestione della produzione e può anche essere azionata manualmente con facilità. La macchina può ricevere attività da diverse fonti, richiedendo un intervento minimo dell'operatore.
Il focus diFORTRANL'obiettivo è ridurre i costi di imballaggio e minimizzare gli sprechi: la macchina identifica automaticamente il formato di cartone più adatto per un prodotto specifico tra i sei disponibili e seleziona il materiale più appropriato. La Cutting-2518 Pro-3\6 può produrre fino a 8 scatole al minuto per tipo di scatola, il che equivale a 480 scatole all'ora e 3.840 scatole in un turno di 8 ore.

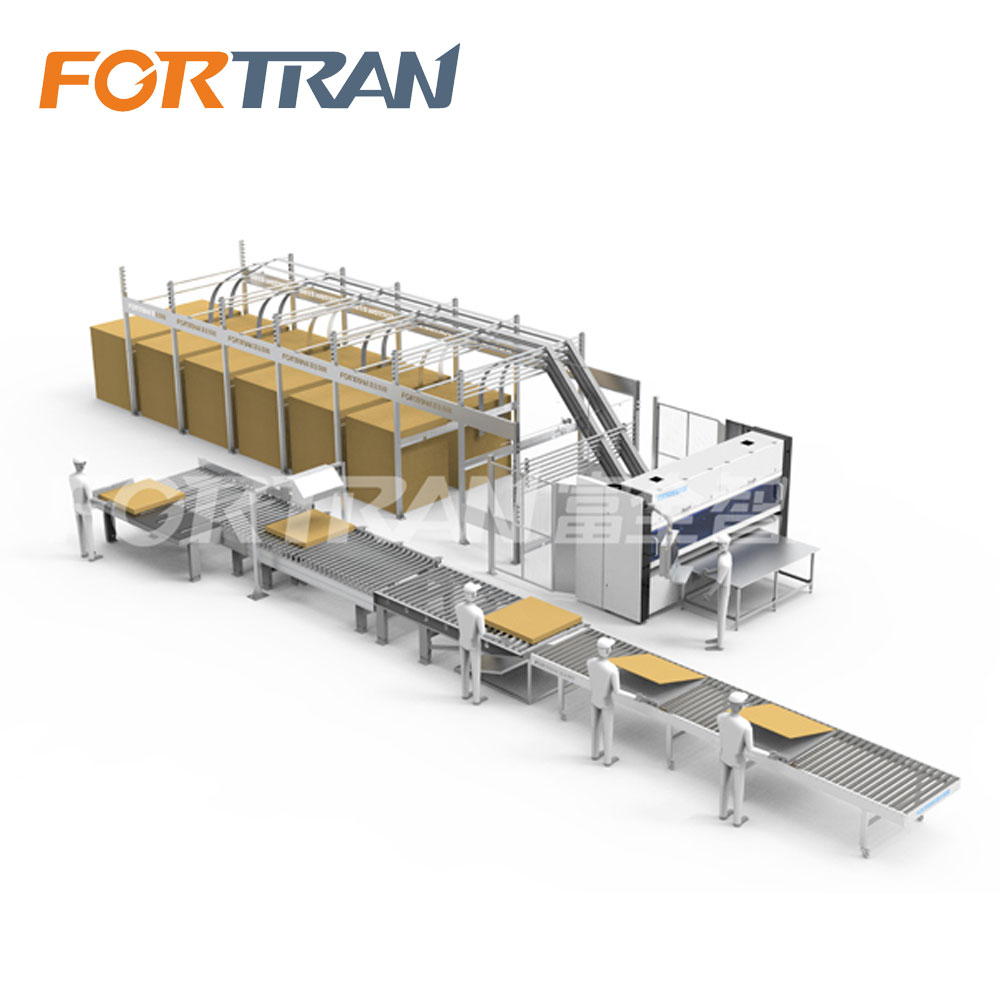

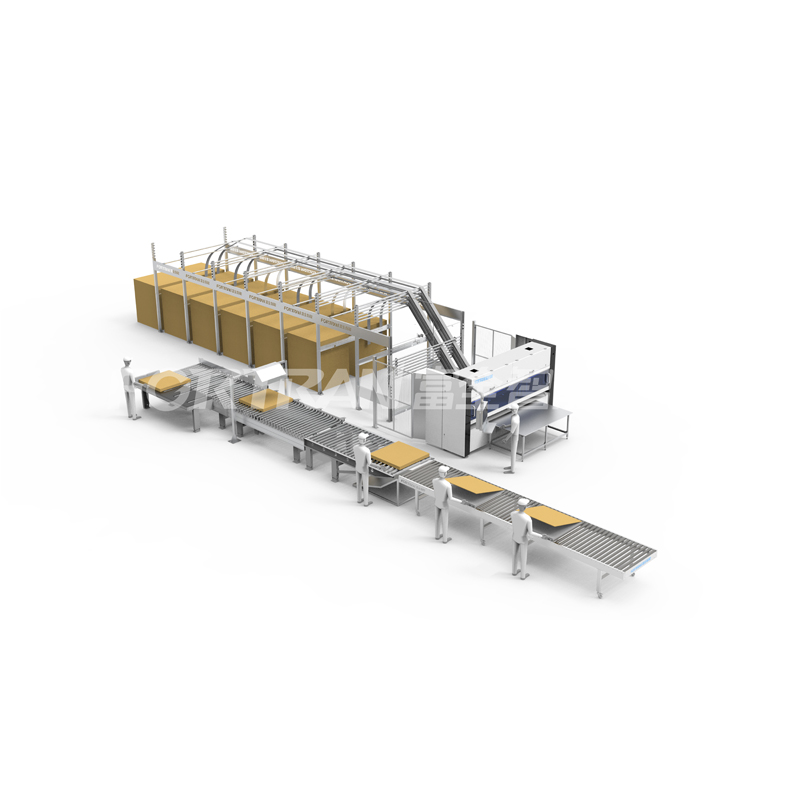

2. Descrizione tecnica della soluzione della linea di produzione di confezionamento e sigillatura
L'operatore carica uno o più formati di cartone tipo Z (è possibile caricare fino a 6 formati) nell'unità corrispondente della macchina e specifica nel programma lo spessore del cartone caricato in modo che la macchina possa tenere conto della tolleranza.
Il processo di fabbricazione della scatola può essere eseguito in uno dei seguenti modi
Ricezione di compiti dall'operatore:
Dopo aver caricato il cartone, è sufficiente:
1. Selezionare il modello di casella desiderato;
2. Impostare i parametri: lunghezza, larghezza, altezza;
3. Avviare la macchina.
Ricezione di attività dal sistema di gestione aziendale (1C, ERP, WMS, ecc.)
Il software della macchina, BoxCutter, è basato sul sistema operativo Windows, consentendo il pieno sfruttamento delle potenzialità delle moderne apparecchiature e migliorando il livello di automazione nel processo produttivo aziendale. Posizionando la macchina in prossimità dell'area di smistamento e confezionamento degli ordini, è possibile inviare le attività direttamente dal programma di gestione aziendale alla macchina, consentendo agli addetti allo smistamento di ricevere gli imballaggi di cui hanno bisogno, mentre l'operatore deve solo rifornire tempestivamente la scorta di cartone.
La soluzione Sealing Packaging Production Line può anche connettersi a uno scanner di codici a barre per ottenere l'imballaggio tramite la scansione delle etichette dei prodotti.
3. Parametri tecnici principali
- Capacità produttiva: fino a 8 scatole al minuto
- Larghezza cartone: da 350 a 2400 mm
- Spessore consigliato: da 3 a 6 mm
- Lunghezza della scatola: da 120 mm
- Larghezza scatola: da 120 mm
- Altezza della scatola: da 18 mm
- Numero di utensili: 7+1
- Funzione di perforazione: Sì
- Alimentazione automatica della carta: può gestire fino a 8 formati di cartone
- Numero di modelli incorporati: 4
- Funzione di creazione di modelli: Sì
- Dimensioni dell'attrezzatura: 14600 x 3900 x 3000 mm
- Attrezzatura + 3 unità di stoccaggio cartone: 2900 x 3500 x 11200 mm
- Attrezzatura + 6 unità di stoccaggio cartone: 2900 x 3500 x 16000 mm
- Peso dell'attrezzatura: 3200 kg
- Requisiti di alimentazione: 380 V 50 Hz, potenza massima 9,15 kW
- Pressione dell'aria: 6~8 bar, 15-45 L/min
- Interfacce dati: USB, RJ45, Wi-Fi
4. Descrizioni dei componenti principali
Unità di archiviazione in cartone (Opzione uno: libreria multi-carta):
La soluzione Sealing Packaging Production Line è dotata di 6 unità di stoccaggio cartone, in grado di caricare 6 formati di cartone di diverse larghezze, per ridurre al minimo gli sprechi e i costi di imballaggio. Ogni unità è dotata di un sensore di presenza cartone che avvisa l'operatore quando l'unità è vuota.
Unità di stoccaggio in cartone (opzione due, libreria per documenti singoli):
La soluzione Sealing Packaging Production Line è dotata di 1 unità di stoccaggio cartone, in grado di caricare fino a 2 formati di cartone con una larghezza fino a 1220 mm, per ridurre al minimo gli sprechi e ridurre i costi di imballaggio. Ogni unità è dotata di un sensore di presenza cartone che avvisa l'operatore quando l'unità è vuota. Inoltre, se la lama verticale è dotata di 11 lame, è possibile tagliare contemporaneamente fino a 2 fogli di cartone delle stesse specifiche.
Sistema di alimentazione automatica della carta (Opzione uno Libreria multi-carta):
La soluzione Sealing Packaging Production Line seleziona automaticamente il formato di cartone più adatto e passa alla larghezza richiesta. Il cambio di formato richiede solo 4-6 secondi, senza alcun intervento da parte dell'operatore.
Consolle di controllo
Un moderno computer industriale con sistema operativo Windows e software BoxCutter, facile da usare, che consente ai nuovi utenti di acquisire rapidamente familiarità con il sistema. Il software è predisposto per l'integrazione con i sistemi gestionali aziendali per massimizzare l'automazione del processo di confezionamento.
Componenti di controllo e potenza:
Apparecchiature elettriche, controller, inverter e altri dispositivi elettronici sono integrati nella macchina, rendendola comoda e salvaspazio.
Unità di taglio longitudinale:
La struttura è leggera e facile da smontare. Ogni utensile è dotato di un servoazionamento indipendente, che consente un cambio di formato istantaneo per garantire un'elevata precisione. I rulli in gomma sono realizzati in uno speciale materiale sintetico che impedisce il taglio eccessivo e la deformazione durante l'uso prolungato, garantendo la durata dell'attrezzatura. Inoltre, i rulli di taglio e i rulli di pressione hanno le stesse specifiche e lo stesso materiale, consentendone l'intercambiabilità dopo un periodo di utilizzo.
Il coltello di taglio trasversale entra in contatto solo con il cartone. Tutte le unità di taglio sono dotate di vetro protettivo e dispositivi di sicurezza e l'apparecchiatura si arresta all'apertura dell'unità utensile.
5. Vantaggi del prodotto
-1. Design esclusivo della struttura dell'utensile, tecnologia di taglio integrata, utilizzo di un grande anello di pressatura e di un piccolo coltello da taglio, mantenendo la pressatura e il taglio sullo stesso livello, riducendo notevolmente il rischio di inceppamento del cartone.
- 2. I componenti pneumatici utilizzano cilindri FESTO ed elettrovalvole ad alta velocità SMC, garantendo la precisione di pressatura e taglio del cartone, rendendo il prodotto finito esteticamente gradevole e privo di difetti. La macchina da taglio per carta Fuquan è dotata anche di una funzione di perforazione.
-3. Il servomotore è dotato del controllo elettrico di automazione del marchio cinese di prima fascia Huichuan, che garantisce una qualità stabile.
-4. Il rullo in gomma è realizzato in uno speciale materiale sintetico, che garantisce durata e utilizzo prolungato. Il rullo di taglio e il rullo di pressione hanno le stesse specifiche e lo stesso materiale, consentendone l'intercambiabilità dopo un certo periodo di utilizzo.
-5. Software auto-sviluppato e algoritmi di ottimizzazione del cartone, con capacità di aggiornamento OTA remoto, e il numero di scatole che possono essere tagliate può essere aggiunto e impostato liberamente prima di lasciare la fabbrica.
-6. La struttura della lama longitudinale e trasversale completamente servoassistita supporta la disposizione istantanea delle posizioni degli utensili, garantendo la massima efficienza.
-7. La struttura di trasmissione del coltello trasversale utilizza una cremagliera rettificata di altissima qualità, garantendo la massima stabilità e precisione nelle posizioni di raccolta e avvio del coltello, più stabile e migliore rispetto alle strutture di trasmissione a cinghia, poiché le strutture a cinghia tendono ad estendersi e allungarsi con un uso prolungato.
-8. Contiene più di 20 specifiche di cartone comunemente utilizzate e consente di aggiungere tipi di scatole da tagliare.
Unità di taglio trasversale/piegatura
Il modulo è realizzato in acciaio di alta qualità. L'elemento di taglio multifunzionale è completamente automatico e facile da sostituire. La lama seghettata garantisce un'eccellente qualità di taglio.
Unità di taglio/piegatura longitudinale
Elemento di taglio multifunzionale, completamente automatizzato e facile da sostituire. La macchina è dotata di 7 unità di taglio/piegatura longitudinali, che garantiscono una produttività doppia e un elevato grado di flessibilità. Struttura leggera, che riduce il carico sulle guide e quindi riduce al minimo l'usura.
Sistema pneumatico
Il sistema pneumatico del marchio Festo leader a livello mondiale Il controllo del sistema pneumatico è facile da usare e può impostare la pressione richiesta in modo rapido e preciso.
Pannello di controllo
Sistema di controllo basato su personal computer industriali. Interfaccia touchscreen e software CBOX. Passaggio rapido tra diverse tipologie e dimensioni di imballaggio.
6. Opzioni aggiuntive
Le seguenti opzioni non sono incluse nella fornitura dell'attrezzatura, ma possono essere aggiunte all'ordine se necessario:
Sistema di monitoraggio:
Consente di raccogliere informazioni sui tempi di produzione e sui motivi dei tempi di fermo, aiutando a comprendere l'efficienza della produzione e a sfruttare appieno le attrezzature, migliorando così l'efficienza dei dipendenti.
Attrezzature per l'imballaggio
Macchina automatica per l'incollaggio di scatole su tre lati:
Capacità produttiva: 4-8 volte/minuto
Dimensioni delle scatole che possono essere incollate:
Lunghezza: 250-2800 mm
Larghezza: 250-1200 mm
Altezza: 36-250 mm
Stazione di incollaggio: ROBATECH GLUING SOLUTIONS
Misurazione e regolazione automatica delle dimensioni della scatola: particolarmente adatta per produzioni di lotti piccoli e medi.
Macchina automatica per il taglio di cartoni Cutting-2518 Pro-3\6:
Numero di utensili: 8 + 1
Capacità produttiva: fino a 8 scatole al minuto
Regolazione automatica della posizione dell'utensile: richiede solo 1-2 secondi
Modelli e dimensioni delle scatole (lunghezza, larghezza, altezza): regolabili sulla console
Editor di box integrato
Dimensioni minime della scatola: 120 x 120 mm
Altezza minima della scatola: 18 mm
Sistema di alimentazione automatica della carta: può gestire fino a 6 formati di cartone, riducendo al minimo gli sprechi di materia prima
Funzione di perforazione: disponibile
