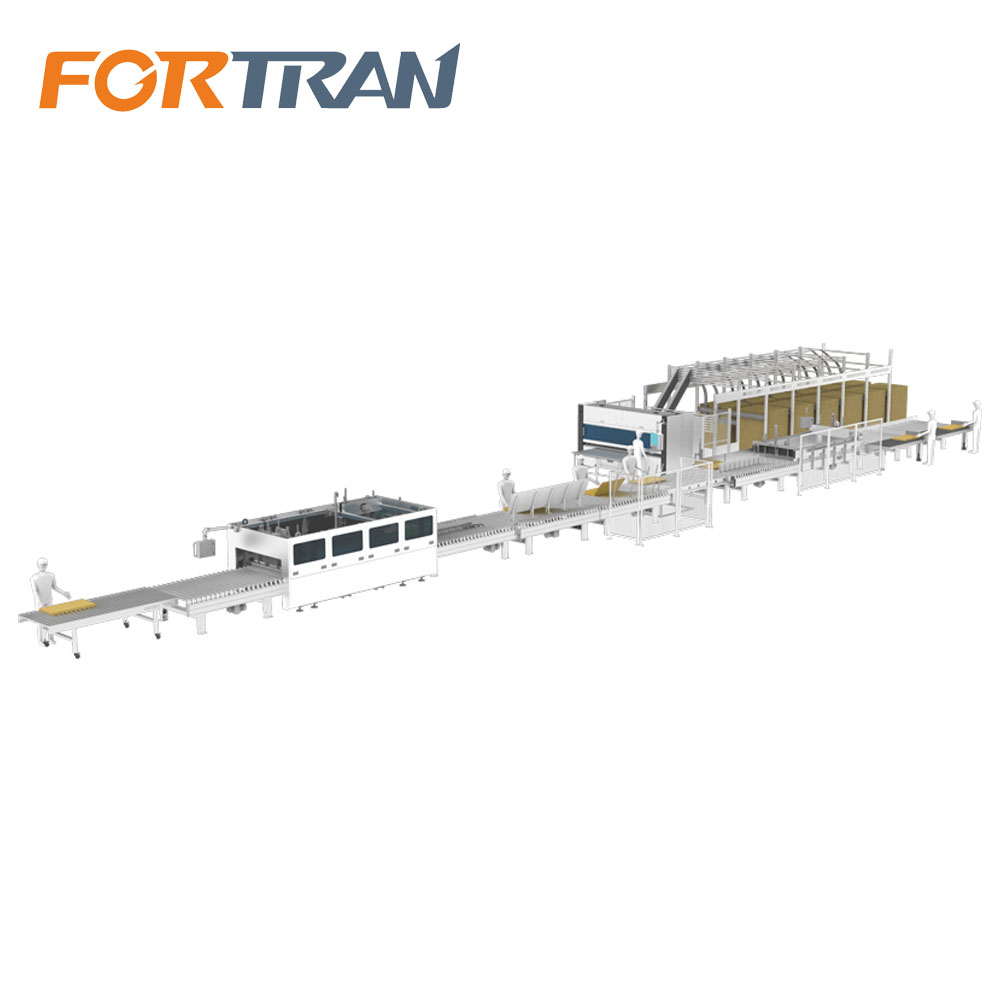

Soluzione completa per la linea di produzione di imballaggi per pannelli
Panoramica funzionale
Utilizzata per la sigillatura completamente automatica con colla a caldo EVA continua. La macchina sigilla sia il lato lungo che quello corto delle scatole di tipo 410, applicando la colla e premendo il coperchio.
- Offre un'alimentazione e un trasporto del materiale rapidi e stabili.
Parametri tecnici
Efficienza di sigillatura: 8-10 confezioni/min; Velocità del rullo: 40 m/min Dimensioni della macchina (L*W*H): 10600*4300*2260 mm; Altezza di lavoro: 800 (circa 40) mm
Consumo d'aria:** 850 litri/min standard
Elenco delle parti indossabili
| NO. | Nome | Codice | Utilizzo Posizione | Note |
| 1 | Rullo per bordi | Rotolamento del bordo | Fatto su misura | |
| 2 | Nastro trasportatore | Pressatura e rivestimento | Fatto su misura | |
| 3 | Cintura a rulli | Alimentazione | Fatto su misura | |
| 4 | Ugello per colla a caldo | Spruzzatura di colla | Fatto su misura |
Visualizzazioni e dettagli dei componenti

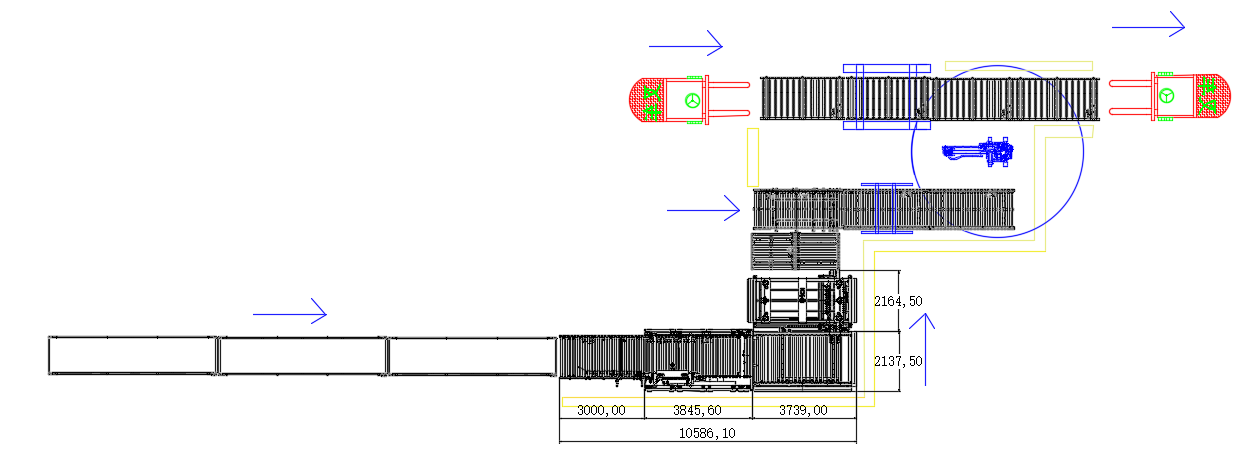

Specifiche tecniche per la linea di confezionamento

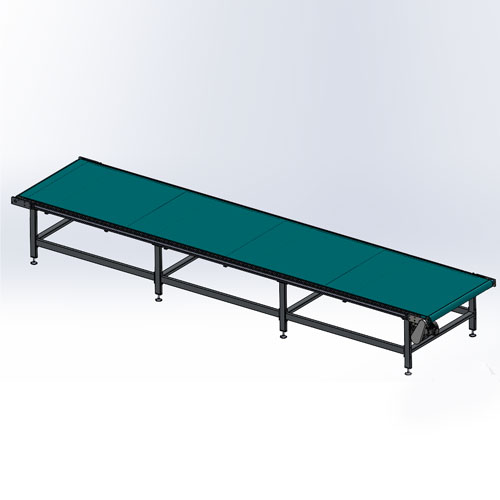

A. Nastro trasportatore
- Controllo della velocità a frequenza variabile
- fissare i bordi del cartone con una pistola sparachiodi
B. Piattaforma di alimentazione

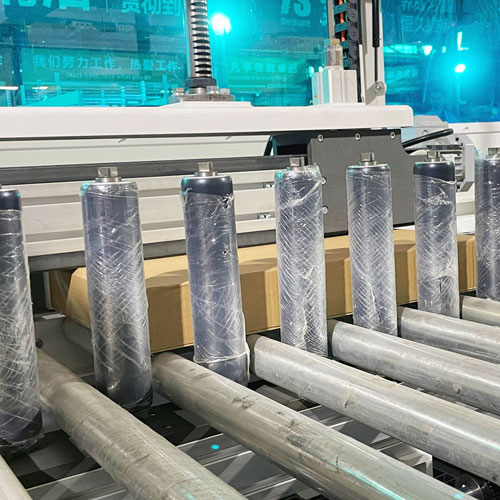

C. Meccanismo di tenuta laterale
- Controllo della velocità a frequenza variabile
- Servomotore per posizionamento intelligente
- La pressione pneumatica flessibile garantisce una tenuta salda.
- La velocità garantisce costantemente che la scatola rimanga squadrata.
D. Trasportatore a rulli motorizzato
- Controllo della velocità a frequenza variabile
- Transizione ausiliaria

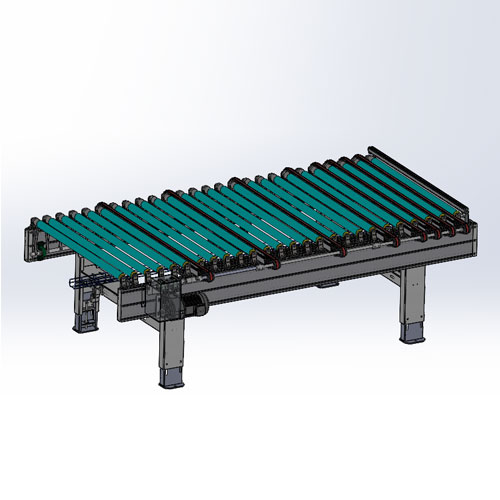

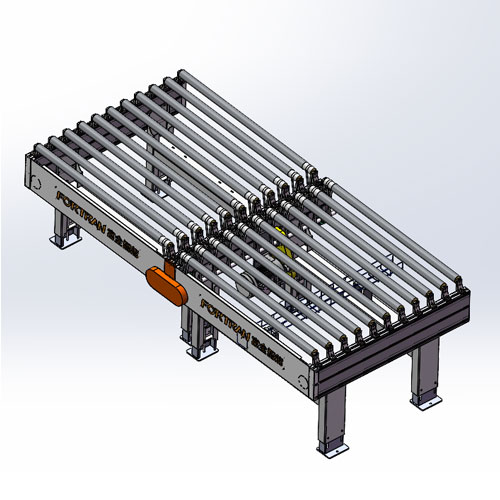

Piattaforma di trasferimento E.Power.
- Controllo della velocità a frequenza variabile
- Sollevamento pneumatico
- Trasferimento laterale a cinghia sincrona

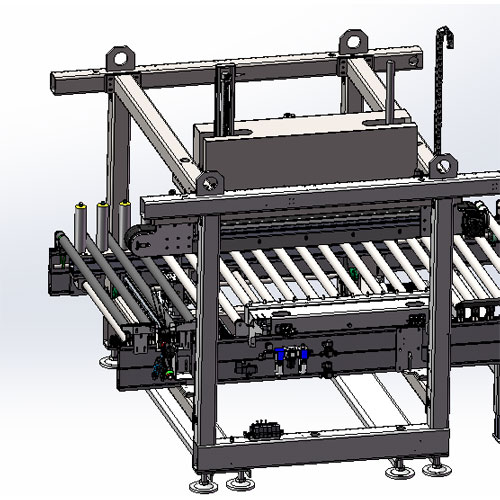

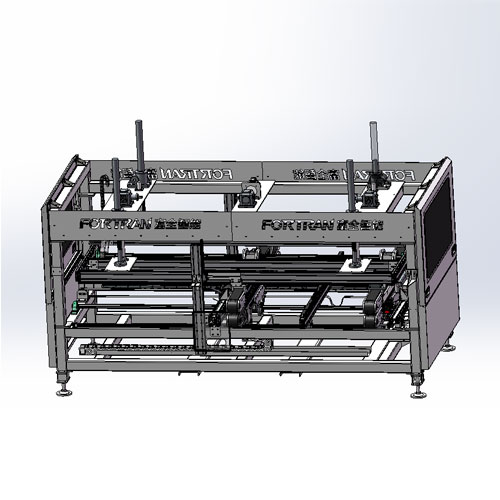

F. Meccanismo di tenuta lineare a doppia estremità
- Controllo della velocità a frequenza variabile
- Servomotore per posizionamento intelligente
- Utilizza una macchina per colla a caldo per l'incollaggio
- Le guide lineari garantiscono un'elevata efficienza, con trasmissione a ingranaggi e cremagliera per un funzionamento preciso.
- Il servomotore aziona l'intero meccanismo di sollevamento, garantendo un sollevamento preciso e fluido.

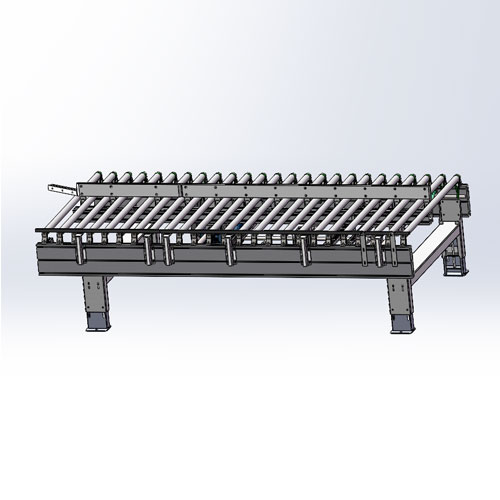

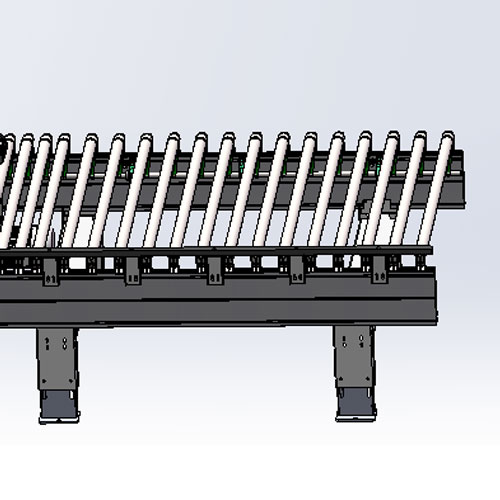

G.Rulli dritti a doppia fila
- Controllo della velocità a frequenza variabile
- Trasporto stabile
- Si collega e si collega alla macchina sigillatrice
Piattaforma di trasferimento H.Power
- Controllo della velocità a frequenza variabile
- Sollevamento pneumatico
- Trasferimento laterale a cinghia sincrona

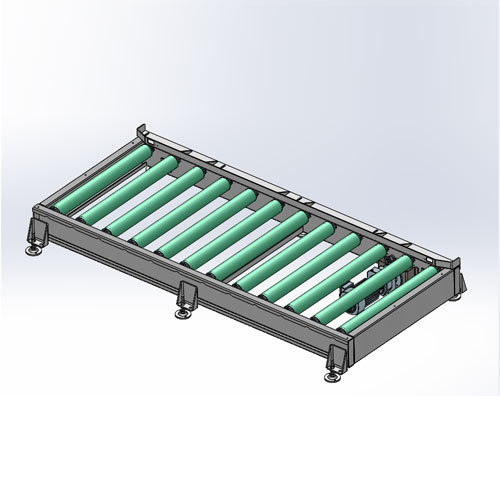

I.Macchina a rulli di terra di potenza
- Controllo della velocità a frequenza variabile
- Trasporto pallet
- Posizione di impilamento a valle
- Impilamento e trasporto dei pacchi
J.Package Stacker
- Il servomotore aziona il meccanismo di sollevamento per regolare l'altezza del pacco
- Il servomotore aziona la pinza per la presa del pacco
- Impila i pacchetti in due livelli prima dell'output
K. Braccio robotico
L. Smontatore di pallet
- I cilindri su entrambi i lati aiutano a separare i singoli pallet di legno per l'uscita

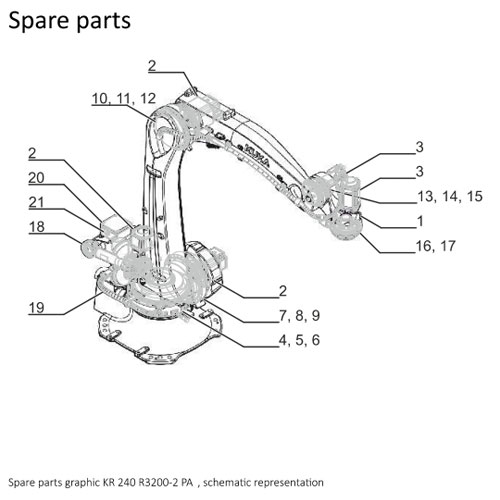

Carichi di fondazione, KR 240 R3200-2 PA
A seconda del carico utile (ad esempio utensile), del carico supplementare e della massa (peso) del robot, il movimento del robot genera forze e coppie che vengono trasmesse alla fondazione.
A ATTENZIONEPericolo per la vita e l'incolumità fisica dovuto a insufficiente stabilità delle fondamenta
Una fondazione dimensionata in modo errato può fratturarsi e cedere. Possono verificarsi morte, lesioni gravi o danni alla proprietà.
risultato. Calcolare i carichi di fondazione per ogni singolo caso
Utilizzare l'attrezzatura di installazione specificata.
Specifiche tecniche per la linea di confezionamento
A FORTRAN, azienda tecnologica che coniuga progettazione meccanica e sviluppo software, si distingue nel campo dell'automazione nazionale, grazie alle sue eccellenti capacità tecniche e alla sua ampia scala produttiva. Ci concentriamo sulla ricerca e produzione di apparecchiature di automazione come sistemi di carico e scarico automatici, linee di trasporto automatiche, elevatori, taglierine, sigillatrici, piegatrici, ecc. Queste apparecchiature svolgono un ruolo cruciale nella produzione industriale e possono aumentare efficacemente l'efficienza produttiva e ridurre i costi di manodopera. Oltre a fornire prodotti di alta qualità, ci adattiamo anche alla situazione reale del cliente e forniamo soluzioni di automazione complete e personalizzate. In base alle esigenze specifiche dei clienti, personalizziamo le apparecchiature di automazione più adatte per garantire che ottengano i massimi benefici nel processo produttivo.
Innovazione, qualità e servizio FOKTAN 25 anni di pratica ed esperienza Concentrandosi sulle apparecchiature di automazione
