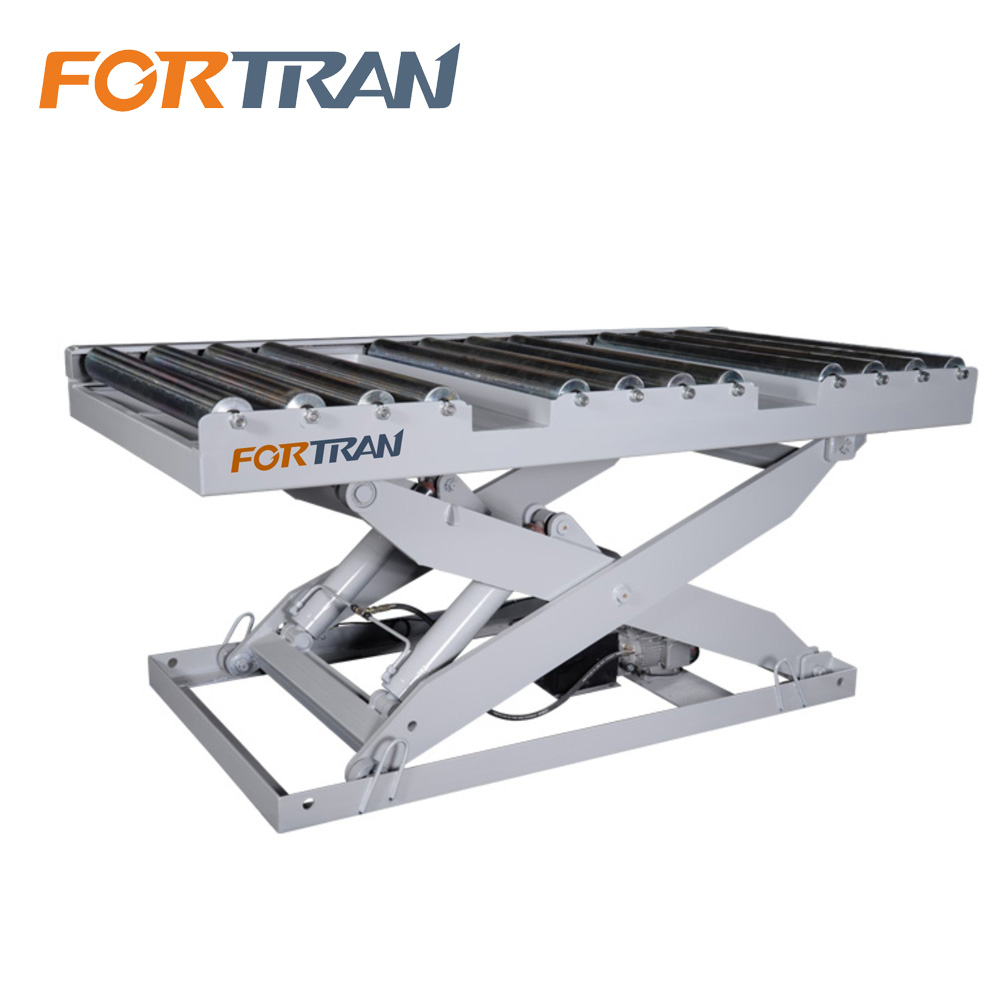

Tecnologia di base: progettazione precisa con collaborazione multisistema
La competitività fondamentale dell'attrezzatura deriva dall'ottimizzazione collaborativa dei quattro principali sistemi tecnologici, garantendo prestazioni complete di supporto del carico stabile, sollevamento e abbassamento precisi, trasmissione flessibile e funzionamento regolare del carrello elevatore.
Tecnologia di ottimizzazione strutturale e portante ad alta resistenza
Il telaio principale è realizzato in acciaio legato ad alta resistenza Q355B e la distribuzione delle sollecitazioni è ottimizzata tramite analisi degli elementi finiti per garantire che la deformazione sotto un carico nominale di 3T sia ≤ 2 mm e che il carico d'impatto istantaneo possa raggiungere 4,5 T (per far fronte al carico d'impatto del carico rapido del carrello elevatore).
Il piano del tavolo adotta una struttura composita di piastra "+rete rinforzata, che non solo garantisce la planarità della superficie di installazione del rullo (errore ≤ 0,5 mm/m), ma disperde anche la pressione attraverso le barre di rinforzo longitudinali e trasversali inferiori per evitare la deformazione del piano del tavolo causata da sovraccarico locale.
Sistema di azionamento di sollevamento di precisione
Grazie all'adozione della tecnologia di azionamento sincrono idraulico a doppio cilindro, dotato di valvole di controllo del flusso di precisione, la velocità di sollevamento può essere regolata all'infinito nell'intervallo 5-15 mm/s e l'intervallo di altezza di sollevamento copre 300 mm-1500 mm (soddisfacendo i requisiti di collegamento in altezza della maggior parte delle linee di produzione e degli scaffali di stoccaggio), con una precisione di sincronizzazione di ≤ 2 mm, per evitare l'inclinazione e lo scivolamento del materiale.
Il controllo a circuito chiuso del servomotore e dell'encoder integrati, con un errore di posizionamento di sollevamento ≤ 1 mm, può connettersi con precisione a linee di produzione, vagoni merci o piattaforme di stoccaggio di diverse altezze, ottenendo una connessione senza interruzioni.
Tecnologia integrata di trasmissione a tamburo a piastre
Il piano del tavolo è dotato di un tamburo in acciaio ad alto tenore di carbonio da Φ 50 mm (con una spaziatura di 100 mm) e la superficie del tamburo è stata temprata (durezza HRC55-60). Il coefficiente di resistenza all'usura è superiore del 30% rispetto a quello dei tamburi tradizionali ed è adatto alla trasmissione non motorizzata/elettrica di vari materiali come parti metalliche, scatole di legno e pallet (tamburo elettrico opzionale, velocità di trasmissione di 0,5-2 m/s).
La differenza di altezza tra il tamburo e il tavolo è controllata entro ± 1 mm per garantire che non vi siano inceppamenti durante il posizionamento dei materiali e che i denti delle forche del carrello elevatore non interferiscano con il tamburo durante il passaggio (la spaziatura dei denti delle forche è progettata per essere disallineata rispetto alla spaziatura del tamburo).
Tecnologia di progettazione dello spazio compatibile con i carrelli elevatori
Sotto il piano di lavoro sono previsti due passaggi per carrelli elevatori larghi 300 mm e profondi 800 mm (con una distanza di 600 mm, adatta alla distanza standard delle forche dei carrelli elevatori). Il fondo del passaggio è rinforzato con piastre in acciaio ispessite (16 mm) e dotato di una rampa di guida (pendenza di 15°). I carrelli elevatori possono trasportare e trasferire direttamente l'intera attrezzatura o i materiali sull'attrezzatura senza bisogno di ulteriori strumenti di sollevamento.
All'ingresso del canale vengono installati blocchi guida resistenti all'usura per ridurre l'impatto e l'usura dei denti delle forche del carrello elevatore sull'attrezzatura e prolungarne la durata utile.
sistema di garanzia di sicurezza
Protezione da sovraccarico integrata (spegnimento automatico/scarico della pressione quando il carico supera 3,5 T), protezione di limite (doppio bloccaggio meccanico ed elettronico durante il sollevamento fino alla posizione limite), pulsante di arresto di emergenza (tempo di risposta ≤ 0,5 s), in conformità con gli standard di certificazione di sicurezza CE.
| Carico effettivo | ≤ 6000 kg |
| Viaggio in altezza | 400~1650mm |
| Dimensioni della tabella | 2500*1250mm |
